MA-10P を CLAS 測位対応にする - 低コスト高精度端末レシピ

MA-10P は、日本の QZSS / CLAS を中心に設計した高精度測位端末です。目的は明確で、従来は敷居が高かった高精度 GNSS の利用フローを、より接続しやすく、より実用的な形に整理することです。

一般的な GNSS 受信機と比べて、MA-10P は次の 3 点を重視しています。

CLAS をより使いやすくすること
スマホ / タブレット / PC から接続しやすいこと
外業での運用をすぐ使える形に近づけること

本稿では、技術ブログとしてそのまま公開しやすいように、構成、使い方、性能の見込み、実測用のプレースホルダをまとめています。画像と一部のパラメータはプレースホルダのまま残してあるので、後からそのまま差し替えできます。

TL;DR

D10P と QZS6C を内蔵
QZSS / L6 CLAS サービスを前提に設計
QZS6C はデュアルチャネル入力に対応
テストでは最短約 2 分で RTK fixed
ESP32-S3 ベース
BLE と USB に対応
SW Maps と組み合わせて測量データを取得可能
総コストは 100 USD 未満

一言でまとめると、MA-10P の価値は、CLAS の接続・表示・収集・現場運用を、一本の短いワークフローにまとめた点にあります。

はじめに

高精度 GNSS の分野には、よく次の 2 つの課題があります。

高価であること
学習コストが高いこと

多くの構成は「使えない」のではなく、「使えるが、モジュール、アンテナ、プロトコル、上位ソフト、収集アプリを自分でつなぐ必要がある」点に負担があります。MA-10P は、その分散した工程をできるだけまとめ、導入の手間を減らすことを狙っています。

このソリューションが狙うもの

高精度測位の入門障壁を下げる
CLAS の利用を直感的にする
既存ソフトウェアとの接続を容易にする
実験板ではなく、製品として扱いやすい形にする

構成の全体像

MA-10P の構成は比較的シンプルです。

D10P が基本的な GNSS 機能を担当する
QZS6C が QZSS / CLAS 系の補強データを受信する
ESP32-S3 が制御と外部接続を担当する
BLE / USB がスマホ、タブレット、PC との接続を担う
SW Maps が最終的な現場収集の入口になる

この構成で重要なポイント

QZS6C がデュアルチャネル入力に対応していること
テスト条件では最短約 2 分で RTK fixed に到達していること
電源投入後すぐに動作し、複雑な初期設定を前提としないこと
一般的なモバイル向けツールチェーンにそのままつなげること

コアハードウェア

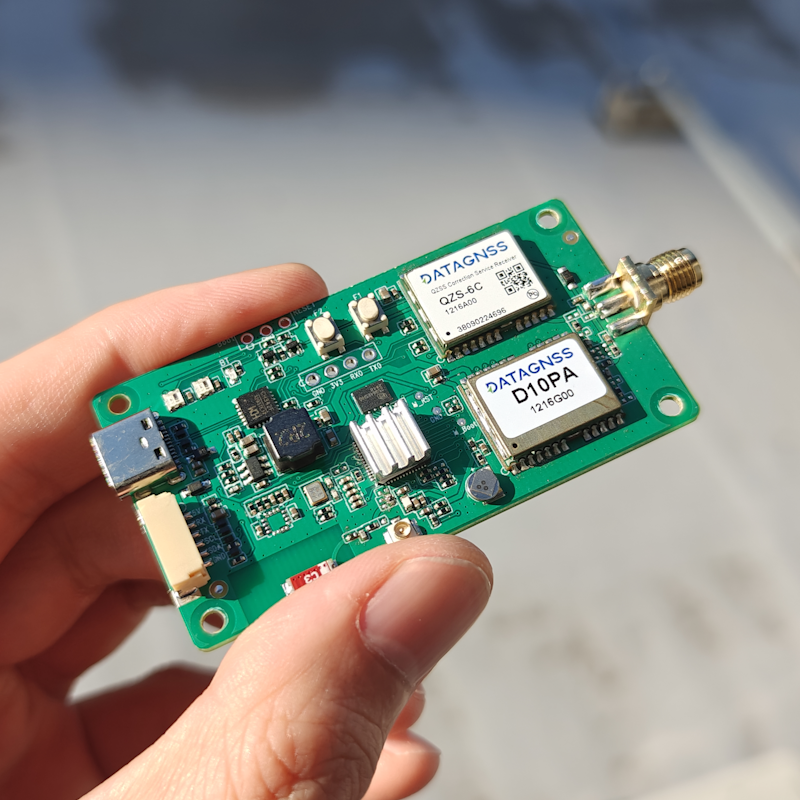

D10P + QZS6C

このソリューションの中心は、D10P と QZS6C の組み合わせです。

特に QZS6C のデュアルチャネル入力対応は重要で、correction data をより早く取り込むことで、実用状態への移行を早めやすくなります。

QZSS / CLAS

CLAS は、日本の QZSS が提供する高精度補強サービスです。MA-10P は、この仕組みを実際のワークフローに組み込みやすくすることを重視しています。

期待できる価値は、主に次の通りです。

難しい環境での測位性能向上
安定解に到達するまでの時間短縮
一般ユーザーでも扱いやすいこと

【画像プレースホルダ 2：QZSS / CLAS の仕組み図】

入れたい内容：

衛星、受信機、補強データの関係
簡略化したフロー図

プラットフォームと接続

ESP32-S3

ESP32-S3 を採用することで、単なるモジュールの寄せ集めではなく、一体感のあるデバイスに近づきます。結果として、手作業での統合作業が減り、学習コストも下がります。

BLE と USB

BLE はスマホやタブレットとの接続に向いている
USB はデバッグ、給電、PC 設定に向いている

実際の運用では、まず USB で安定調整し、その後 BLE に切り替える流れが扱いやすいです。

【画像プレースホルダ 3：USB デバッグ画面 / シリアル出力】

入れたい内容：

起動ログ
プロトコル出力
接続完了後の状態画面

入れたい内容：

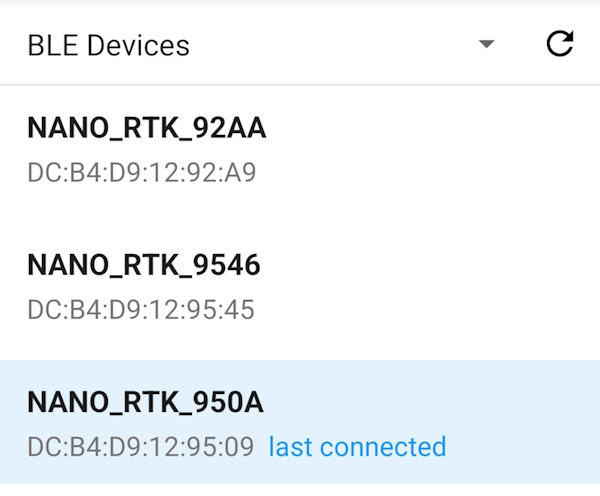

Bluetooth 接続完了画面
測位ステータス画面
データ更新画面

ソフトウェアと収集

SW Maps

MA-10P は SW Maps と組み合わせて、測量や地図データの収集に利用できます。重要なのは、ハードウェアが動くことだけでなく、既存ソフトへすぐ接続できることです。

向いている用途は以下です。

ポイント収集
測量記録
現場メモ

典型的な流れ

デバイスを起動し、初期化を完了する
USB または BLE で端末と接続する
SW Maps 側で測位データを確認する
RTK もしくは補強測位の安定を待つ
取得した点群や座標を保存する

入れたい内容：

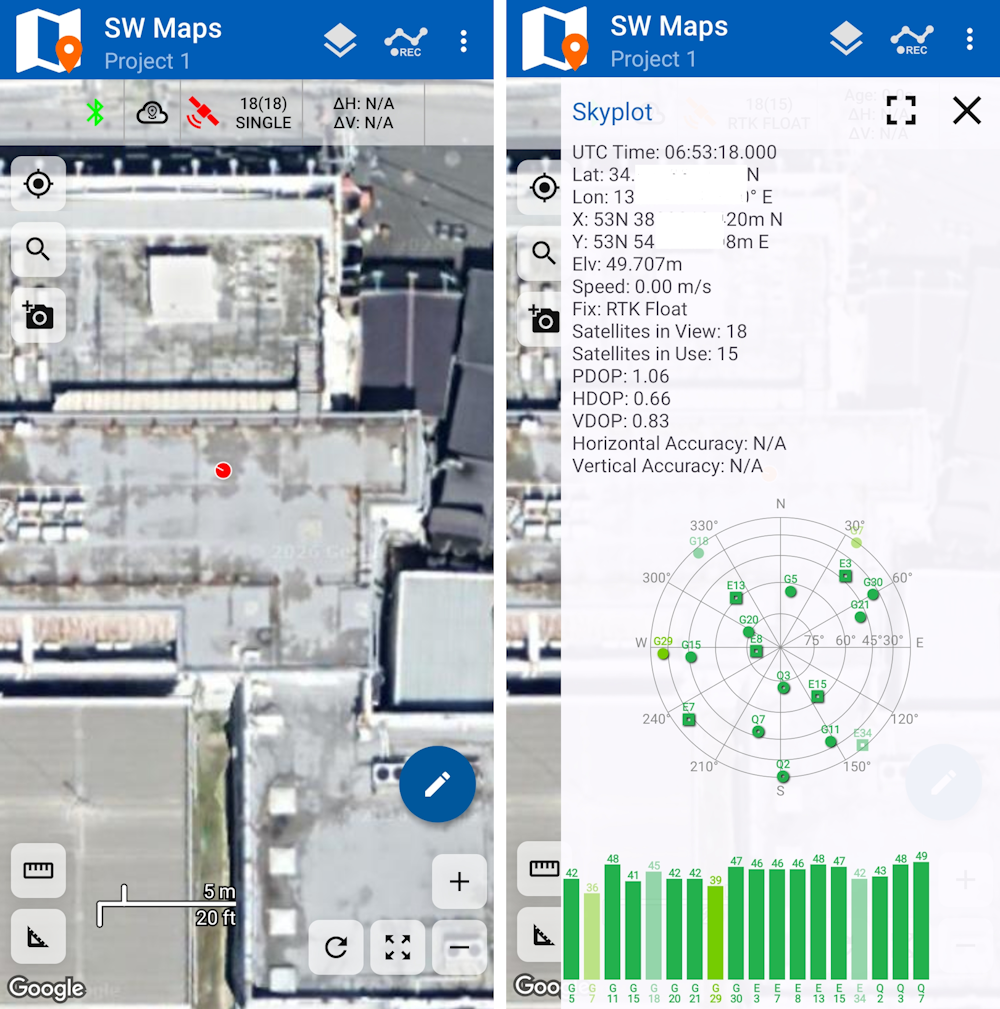

地図画面
現在位置の表示
RTK fixed もしくは高精度状態の表示

性能の見込み

既存のテストでは、QZS6C のデュアルチャネル入力により、最短で約 1〜2 分で RTK fixed に到達しています。

この結果から分かることは 2 つあります。

収束が速いこと
条件が良ければ高精度状態へ入りやすいこと

ただし、実際の所要時間は次の要因で変化します。

アンテナ位置
空の見通し
基準局品質
干渉状況
衛星配置

【画像プレースホルダ 6：環境差による状態変化のグラフ】

追記したい項目：

屋内 / 屋外
開けた場所 / 都市環境
初回固定時間
float までの時間
RTK fixed 到達時間

コストの位置づけ

総コストが 100 USD 未満であることは、単に安いというだけでなく、試行錯誤や学習にかかるコストも下げる意味があります。

向いているのは次のようなケースです。

個人開発者
小規模な試作チーム
教育・実験用途
CLAS の実用的な使い方を知りたい人

言い換えると、CLAS を低コストで現実的に使える形にするソリューションです。

実測

ここは「結果だけ」ではなく、「実測記録」として残しておくと、あとから画像や数値を追加したときに記事全体が締まります。

実測構成

端末：MA-10P
アンテナ：[要追記：AT400 などの多周波アンテナ / あるいは実際の型番]
給電：[要追記：モバイルバッテリー / スマートフォン給電 / USB 給電]
テスト端末：[要追記：Pixel 9 / iPhone / その他]
テスト環境：[要追記：屋外の開けた場所 / 駐車場 / 都市環境]

接続互換性

端末	給電	USB 通信	BLE 通信
Android	✓	✓	✓
iPhone	✓	✗	✓

補足：

Android は USB / BLE の両方に対応
iPhone は主に BLE 通信を使用
実測結果が変わる場合は、この表も更新する

テスト結果

下記の数値はプレースホルダです。公開前に必ず実測値へ差し替えてください。

初回測位までの時間：[要追記]
float に入るまでの時間：[要追記]
RTK fixed 到達時間：[要追記]
連続安定時間：[要追記]

【画像プレースホルダ 7：初回固定 / float / RTK fixed のスクリーンショット】

入れたい内容：

タイムスタンプ
状態変化
衛星数
精度情報

【画像プレースホルダ 8：現場での実写写真】

入れたい内容：

端末の設置状況

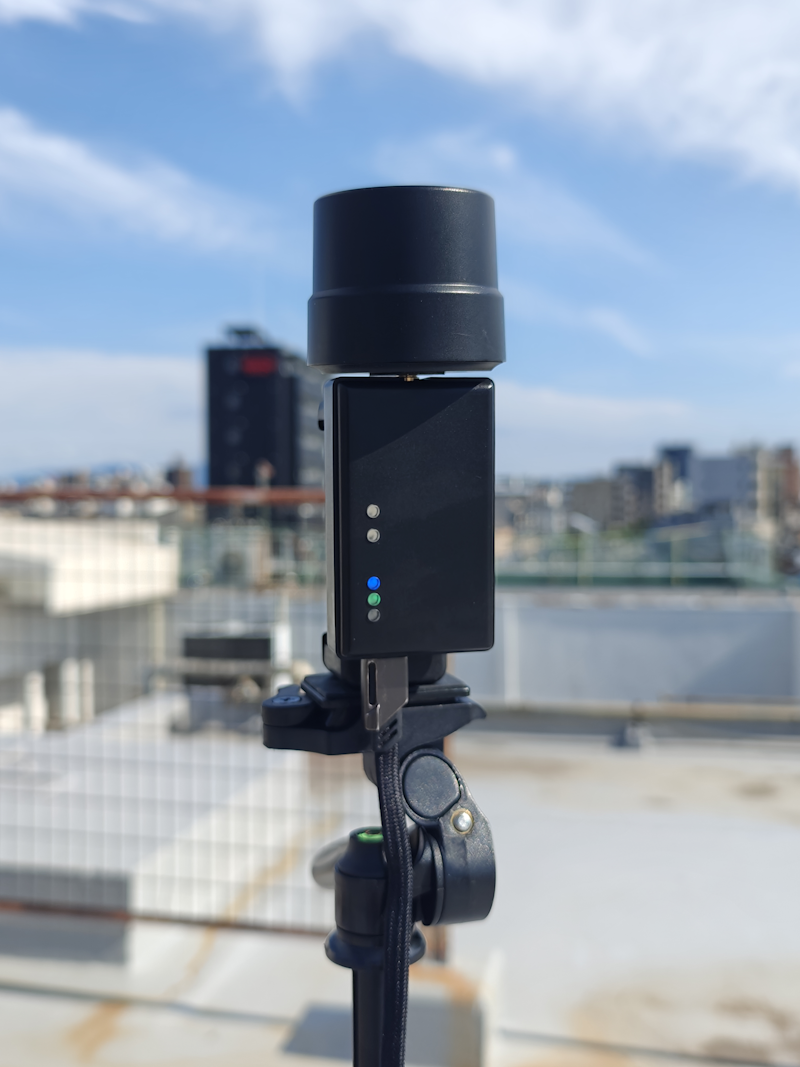

アンテナの設置位置
スマホ / タブレットとの接続状態
測量現場の雰囲気

向いている用途

屋外測量
ポイント収集
GNSS / RTK の学習
低コスト高精度構成の検証
スマホやタブレットを使ったモバイル収集

「電源を入れてすぐ使える、接続が簡単、収集しやすい CLAS ソリューション」を探しているなら、この方向性は十分に成立します。

まだ補うべき情報

公開前に、次の項目は必ず埋めておくのがおすすめです。ここが空だと、記事としては成立していても説得力が弱くなります。

QZS6C と D10P の正確な型番表記
モジュールの入手元や供給形態
アンテナの型番と設置方法
給電方法と連続稼働時間
SW Maps への具体的な接続方法
RTK fixed の判定条件
テスト環境の説明
実測スクリーンショットと写真
価格の定義

まとめ

MA-10P は、QZSS / CLAS を中心に、低コストかつ低い学習負担で使えるようにした高精度測位ソリューションです。D10P、QZS6C、ESP32-S3、BLE、USB、SW Maps を組み合わせることで、現場で扱いやすいワークフローを作っています。

この構成の価値を一言で表すなら、次のようになります。

高精度測位を「より強くする」のではなく、「実際に使われる形に近づける」こと。
